Преглед производа

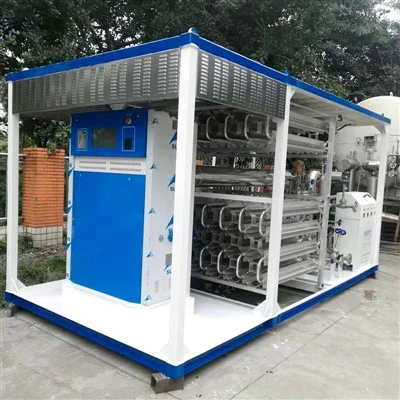

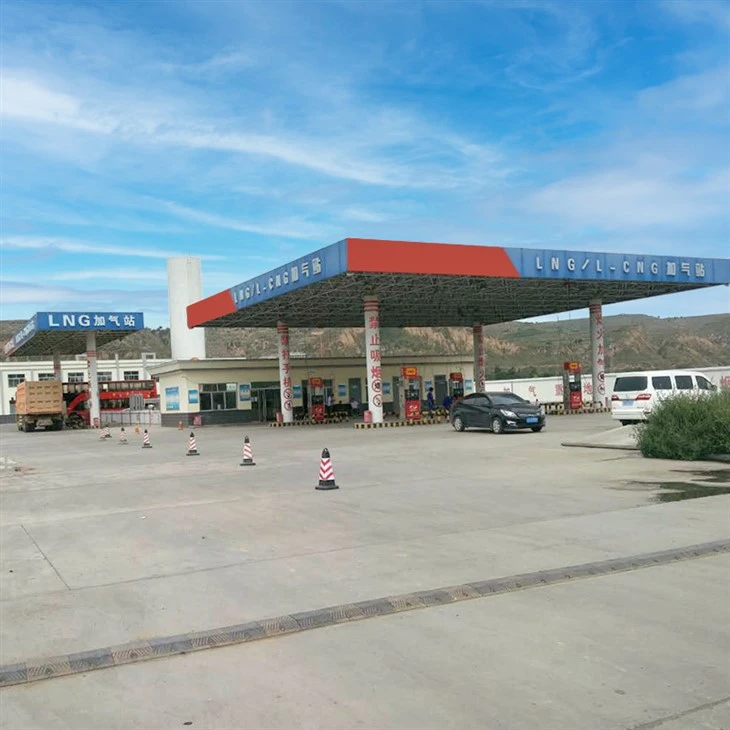

ЛНГ станица за допуну горива (ЛНГ хоризонтални резервоар за складиштење) је дизајнирана за апликације ЛНГ станица за пуњење горива где су потребни стабилно криогено складиштење, контролисано управљање притиском и безбедан дуготрајан{0}}рад. Систем је пројектован за ЛНГ сервис на приближно -162 степена и подржава интеграцију са ЛНГ пумпама, испаривачима и системима за дозирање.
Структура резервоара има дизајн са двоструким-зидовима са вакуум изолацијом како би се смањио продор топлоте и одржао ЛНГ у стабилном течном стању током складиштења и преноса.
Параметер Дата
|
Параметар |
30м³ Конфигурација |
60м³ Конфигурација |
|
Радни медиј |
Течни природни гас (ЛНГ) |
Течни природни гас (ЛНГ) |
|
Укупан капацитет складиштења |
30m³ |
60m³ |
|
Тип изолације |
Високо{0}}Вакумска вишеслојна{1}} изолација (МЛИ) |
Вакуумска перлитна изолација |
|
Број потопљених пумпи |
1 јединица |
2 јединице |
|
Макс. проток пумпе |
340 Л/мин |
680 Л/мин |
|
Радни притисак |
1,6 МПа |
1,6 МПа |
|
Прецизност мерача протока |
±1.0% |
±1.0% |
|
Пројектна температура цевовода |
-196 степени |
-196 степени |
|
Укупна снага |
15–25 кВ |
30–45 кВ |
|
Бука |
Мање или једнако 55 дБ |
Мање или једнако 55 дБ |
|
Инструментација и електричне компоненте |
ИЕЦЕк / АТЕКС сертификован |
ИЕЦЕк / АТЕКС сертификован |
|
Контролни режим |
Потпуно аутоматизована ПЛЦ контрола |
Потпуно аутоматизована ПЛЦ контрола |
Инжењерске карактеристике
Више-високо-вакумска изолација у комбинацији са ригорозним испитивањем притиска одржава-водећу ниску дневну статичку стопу испаравања (БОГ), ефективно минимизирајући кључање производа-и губитак гаса током продужених периода приправности.
Сви главни уздужни и ободни завари се подвргавају строгом радиографском или ултразвучном тестирању без{0}}разарања како би били у складу са АСМЕ или ЦЕ кодовима посуда под притиском.
Унутрашња посуда је направљена од високо{0}}аустенитног нерђајућег челика (нпр. СА240-304), што обезбеђује супериорну ударну жилавост на криогеним температурама до -196 степени.
Двоструки сигурносни вентили са разводним вентилом омогућавају рутинске провере или замене без притискања или гашења станице.
Конструисани са универзалним прирубничким интерфејсима, наши хоризонтални резервоари нуде директну интеграцију-и-прикључи са глобалним криогеним пумпама (нпр. Цриостар, АЦД) и маинстреам ПЛЦ мрежама дозатора.
Контрола и инспекција квалитета
Производња прати контролисане индустријске процедуре са документованим фазама инспекције:
заваривање:Квалификоване процедуре (ТИГ / САВ у зависности од структуре)
Радиографско тестирање (РТ):Примењује се на критичне заварене шавове
Ултразвучно тестирање (УТ):Верификација структурних завара
Испитивање пенетрантима (ПТ):Инспекција површинских оштећења
Испитивање притиска:Хидростатички тест пре испоруке
Тест интегритета вакуума:Детекција цурења хелијума за верификацију перформанси изолације
Све инспекције се обављају у складу са применљивим стандардима АСМЕ, ЕН или ГБ у зависности од захтева пројекта.
Зашто је инжењеринг важан
ЛНГ станице раде под тешким криогеним температурама и цикличним притисцима. Наша стриктна усаглашеност са међународно признатим кодексима штити вашу капиталну инвестицију, обезбеђујући дугорочну-поузданост конструкције, гарантовано ултра-ниске стопе БОГ (мање или једнаке 0,15%/дан) и апсолутну оперативну сигурност под цикличним оптерећењем под притиском.
Логистика, опремање и достава
Дизајниран за безбедан међународни транспорт и брзу инсталацију на лицу места:
Анти-Учвршћивање против померања
Унутрашња ојачања{0}}за тешке услове штите унутрашњи брод од таласног кретања током океанског терета.
Монтажа и носачи
Опремљен ФЕА-верификованим ушицама за подизање и седлима од конструкцијског челика за прецизно постављање дизалица и постављање темеља.
Накнада за очување
Испоручује се са азотном (Н2) ћебетом са позитивним притиском како би се спречио улазак влаге из околине током транспорта.
ФАК
П: Са којим ТПИ (-инспекција треће стране) агенцијама сарађујете?
О: Редовно сарађујемо са СГС, ТУВ, Буреау Веритас (БВ) и Ллоид'с Регистер да бисмо били сведоци хидро{0}}тестова, НДТ евиденције и вакуумског заптивања пре испоруке.
П: Како да проверимо стабилност вакуума по доласку у нашу луку?
О: Спољни манометар за заштиту од вакуума је инсталиран на разводник резервоара, омогућавајући вашем локалном инжењерском тиму да моментално провери интегритет изолације пре истовара.
П: Можете ли прилагодити прикључке млазница нашим локалним стандардима за цевоводе?
О: Да. Сви цевни разводници, прирубнице и навоји (НПТ, БСП или ДИН) су прилагођени да одговарају постојећем распореду ваше станице током фазе цртања.
П: Које је стандардно време испоруке за хоризонтални резервоар од 60м³?
О: Просечна производња траје 45 до 60 дана од потписивања техничког цртежа-до коначног тестирања притиска, у зависности од набавке челичне плоче.
П: Да ли пружате комплетан материјал и документацију о затварању пројекта?
О: Да. Свака пошиљка укључује комплетан пакет квалитета: следљивост топлотног-броја материјала, МТР, НДТ филмове/дневнице и сертификате о хидростатичком испитивању који су потребни за локалне регулаторне дозволе.
